Manipulation des buses par des robots industriels et des systèmes de portique

Ci-dessous quelques exemples de la manière dont la manipulation et le positionnement des buses peuvent être exécutés. Les options incluent: des robots industriels standard, des portiques ou des solutions spécialisées telles que des manipulateurs de grenaillage profond.

  • Robots industriels
  • Systèmes de portique
  • Manipulateurs personnalisés

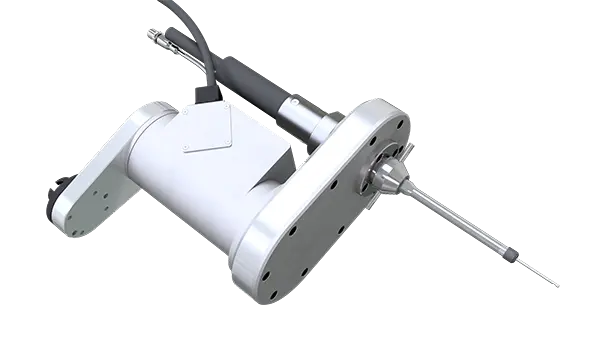

Lance rotative

Le robot est également équipé d’une lance rotative servocommandée pour percer des trous et des cavités (très petits).

Robot industriel

Notre solution technique standard pour une flexibilité et une précision élevées, nous installons un robot industriel à 6 axes. Toutes les marques de robots bien connues et établies, par ex. ABB, FANUC, YASKAWA font partie de notre périmètre de livraison.

HS&E

Pour garantir un accès sûr à la machine, une barrière de sécurité est prévue en combinaison avec un capteur SICK 2D. Il surveille la zone devant la porte rotative. La zone de surveillance est activée ou désactivée en fonction du mouvement de la porte.

Deux robots industriels

Dans le seul but de maximiser la productivité, deux robots industriels grenaillent simultanément le composant. De plus, nous avons appliqué la solution «bouton vert».

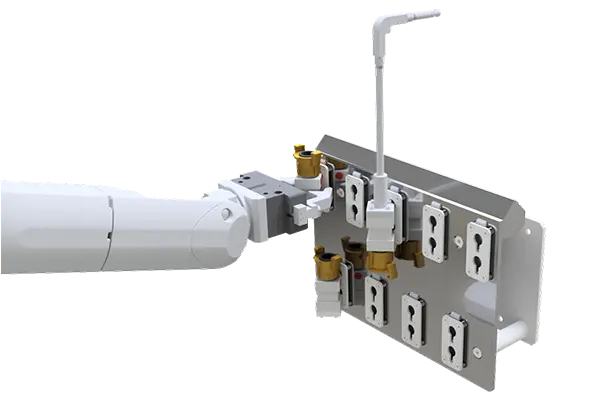

Remplacement de la buse NeXt Generation

Avec la solution «Green Button», nous évitons toute intervention manuelle après le démarrage du processus; cela inclut le changement automatique des différentes buses nécessaires pour grenailler complètement le composant.

Buses conçues sur mesure

Les pièces peuvent avoir des formes géométriques complexes telles que l’isogrille. Notre équipe d’ingénieurs est entièrement équipée d’outils et de savoir-faire pour concevoir des buses spécifiques pour couvrir toutes les surfaces.

Système de portique

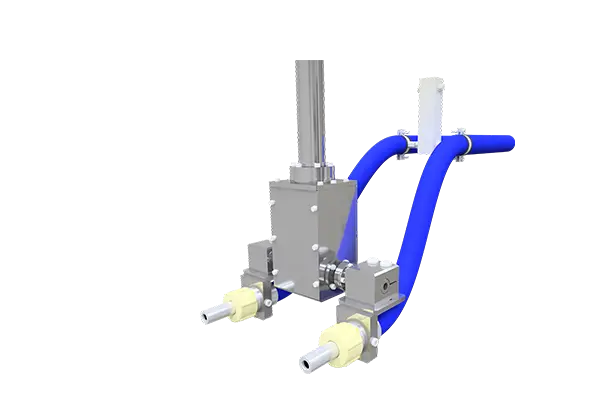

Les systèmes de portique à axes multiples sont une alternative moins coûteuse aux robots industriels. Des rails sont montés sur le dessus de l’armoire pour le mouvement horizontal automatique d’un chariot avec la lance qui maintient la buse. La lance est montée sur un système de palier linéaire pour un mouvement vertical. L’angle de la buse est également programmable. Toutes les vitesses sont variables et sont programmées sur le panneau de commande HMI ou sur le terminal d’apprentissage.

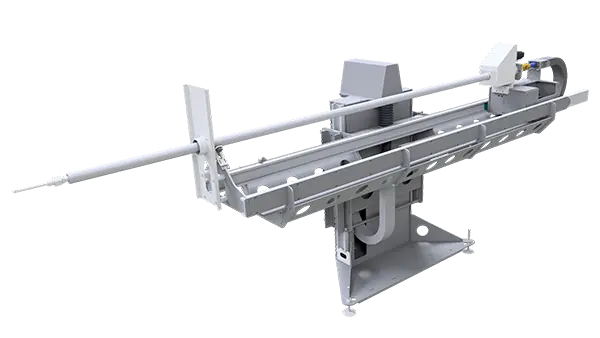

Dispositif de grenaillage pour trous profonds

À l’arrière de l’armoire de grenaillage, un dispositif de lance rotative horizontale robuste est monté pour les applications de grenaillage internes. La construction de cet appareil est très robuste, fiable et précise. Le dispositif de lance horizontale robuste a une lance rotative à vitesse réglable; linéaire et rotation. Le contrôle de la profondeur par servo pour le positionnement est inclus en combinaison avec les commandes du robot.

Questions?

Si vous avez des questions, n’hésitez pas à contacter l’un de nos spécialistes du grenaillage.
